Návod
Výstupní vrstvy
- Je nutné odeslat vždy výstupní vrstvy MILLING (ořez), NPTH (vrtání), BOTTOM (spodní strana) a volitelně pak TOP (vrchní strana), případně ještě frézování.
Vrstvy samotného frézování

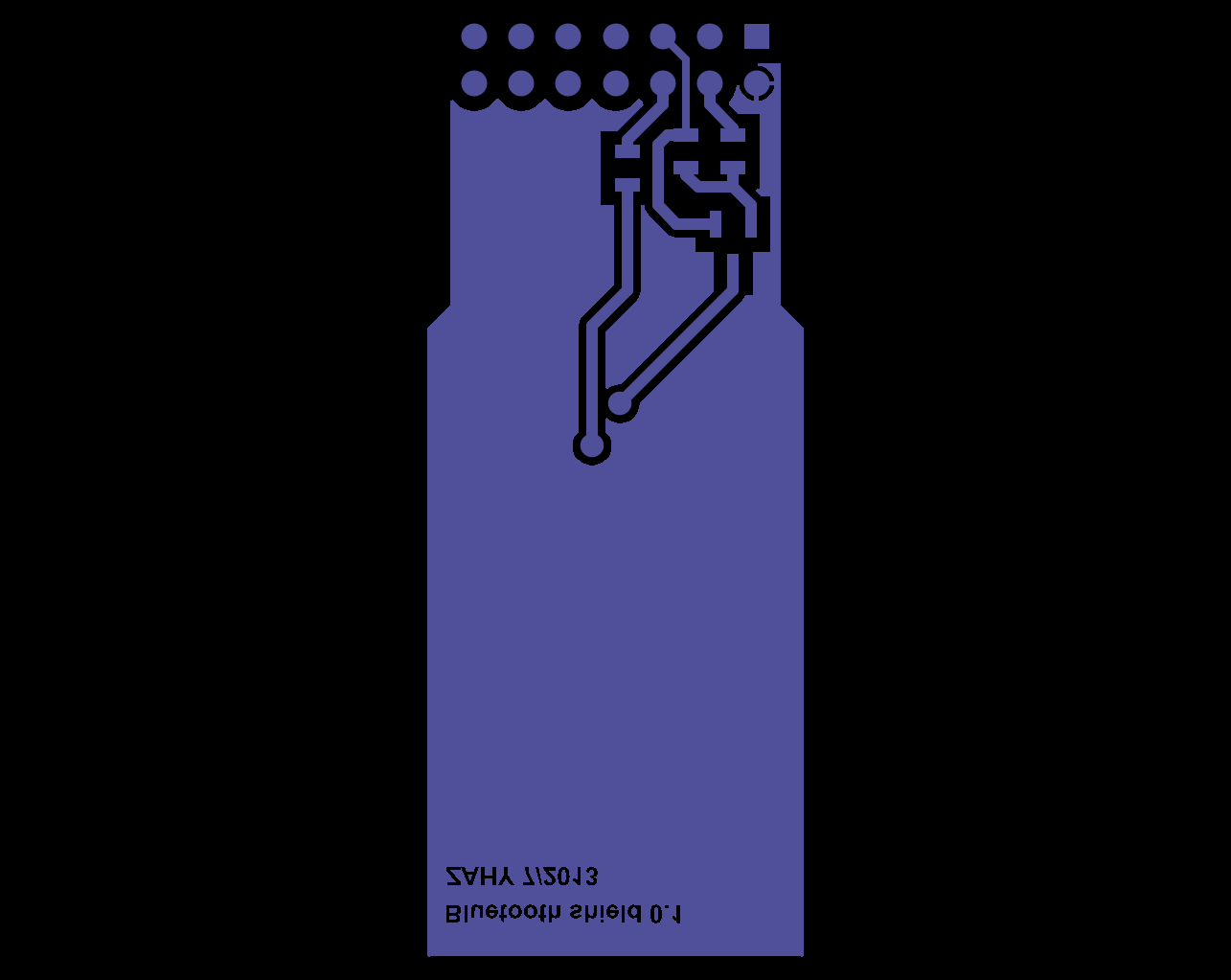

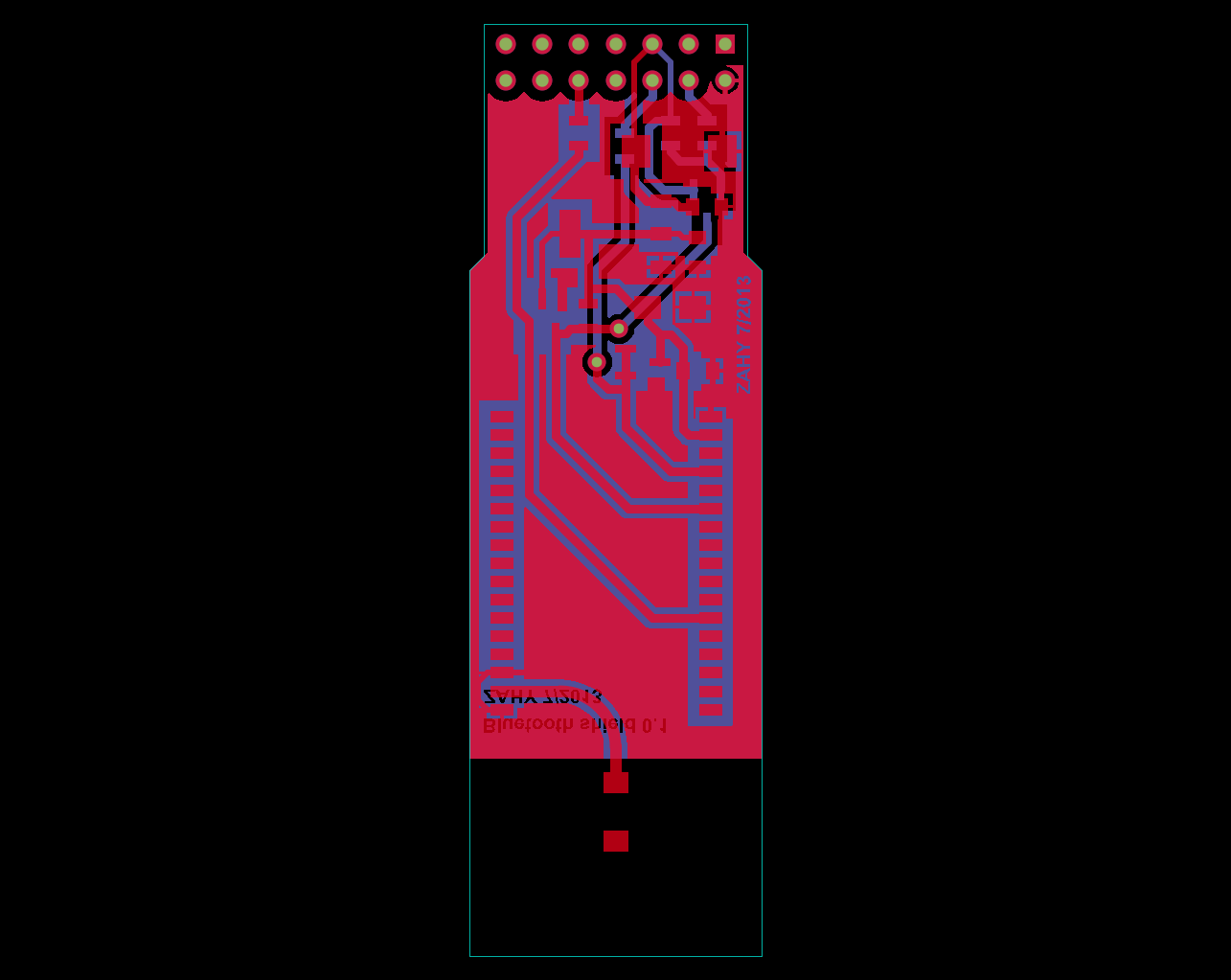

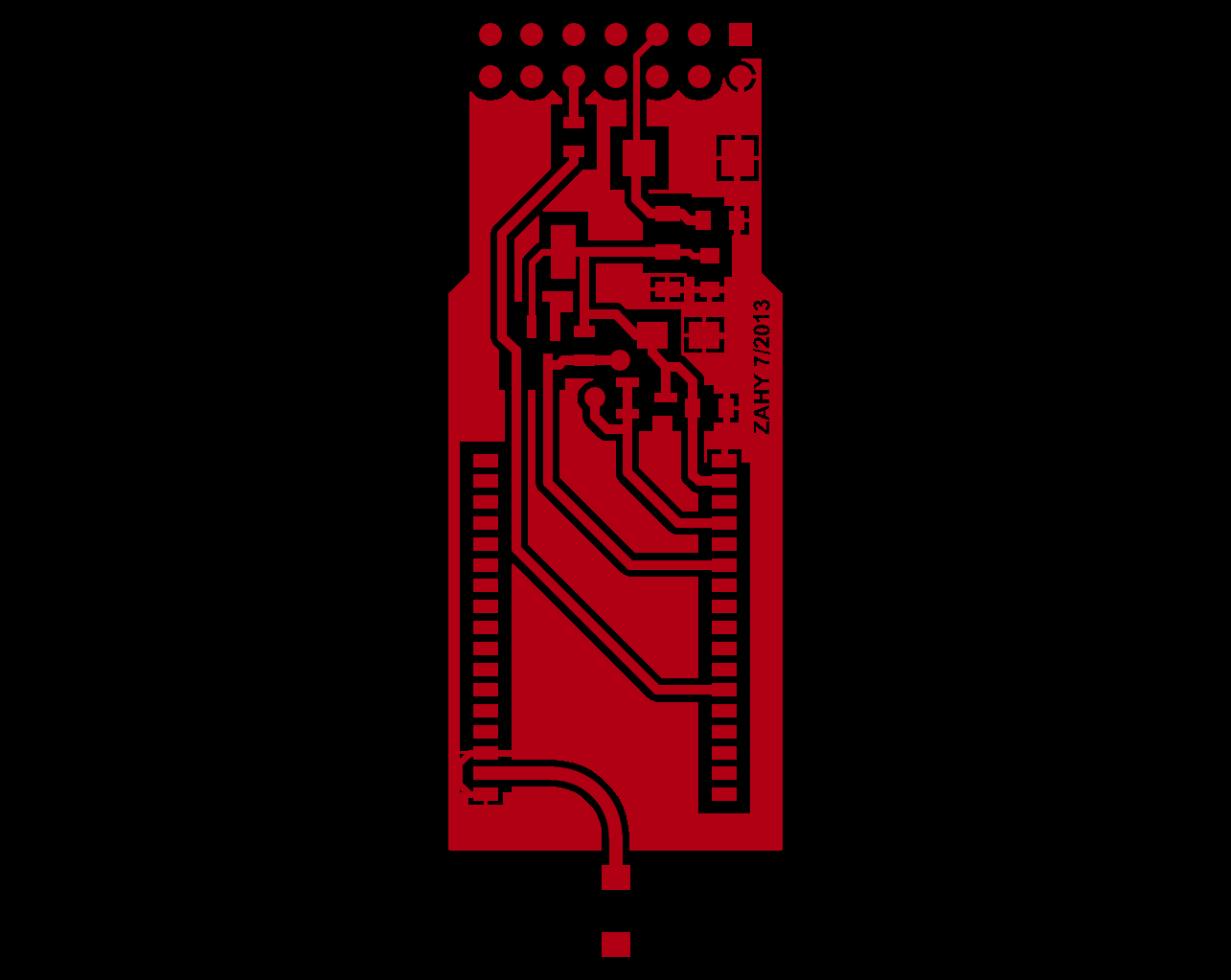

Jedná se o vrstvy které definují samotný plošný spoj. V případě jednostranné desky navrhujte plošný spoj ve vrstvě BOTTOM. Dodržujte izolační vzdálenosti 0.3 mm nebo 0.9 mm. Na obrázkách si můžete všimnout správně rozlité mědi, včetně ostrůvků (death cooper). V dolní části tohoto příkladu je bezpodmínečně nutné měď nerozlévat, protože se jedná o bezprostřední okolí antény. Tedy toto zdůvodnění napíšu do emailu. Všimněte si textu v obou vrstvách.

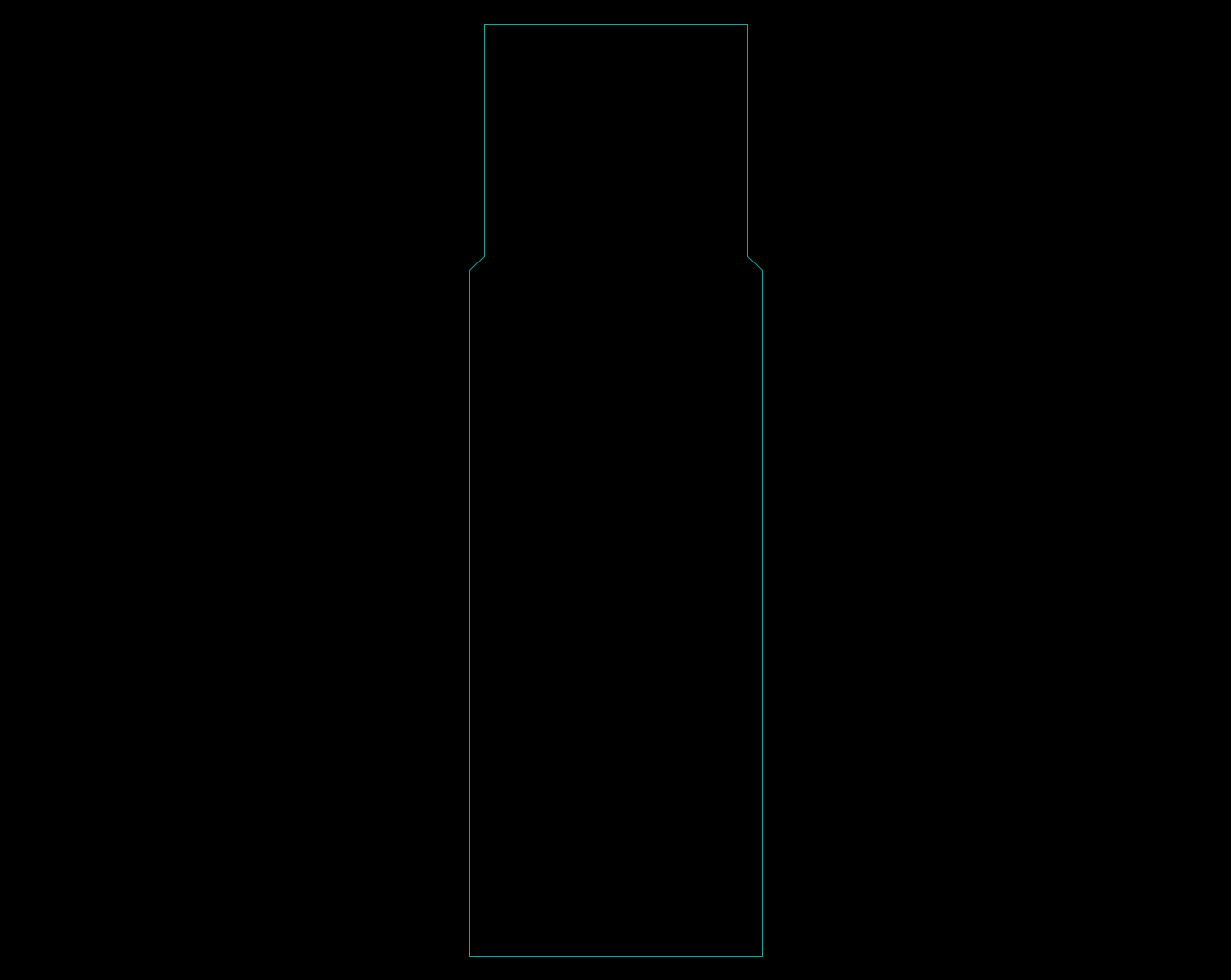

Vrstva ořezu
Je nutné definovat okraj desky. Ten se definuje podle vrstvy mill (v Altiu "keepout layer"). Okraj definujte co nejužsí čarou (v EAGLe lze nastavit 0, v Altiu 1 mill).

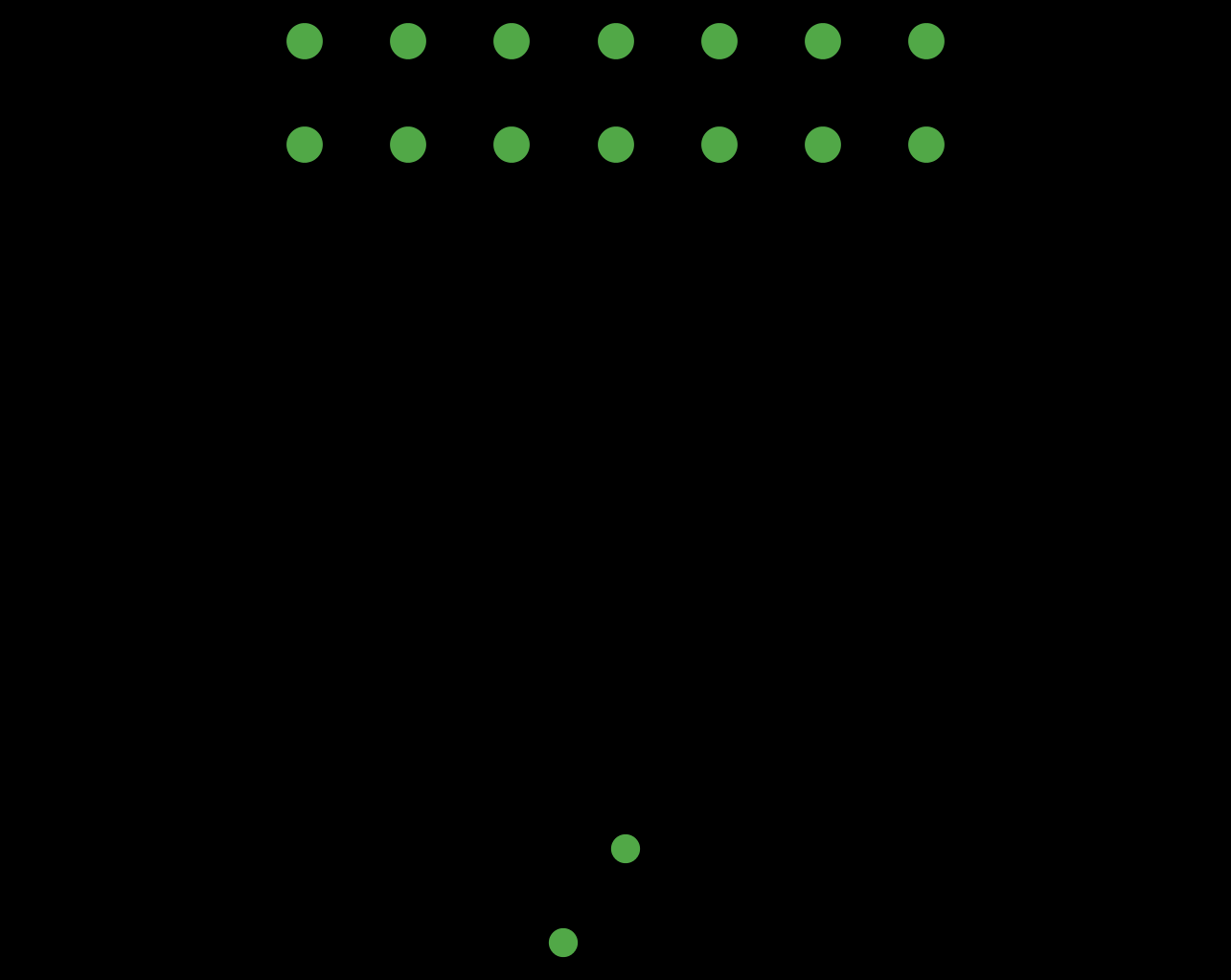

Vrstva vrtání
Poslední je nutné definovat vrtání. Čím méně průměrů děr bude definováno, tím bude výroba rychlejší.
Časté chyby
- Vyvarujte se prokovům pod součástkama. Uvědomte si, že u každého prokovu budete muset skrz díru prostrčit drát a ten zapájet, tedy vám i při velké šikovnosti bude koukat na obě strany.
- Nedělejte prokovy menší jak 0.7 mm. Sehnat drátek 0.6 mm bývá problém.
- Pozor na velmi úzké spoje, pod 0.2 mm se nedoporučuje.
- Text je velmi malý, nedá se vyfrézovat (nejmenší fréza 0.2 mm). Doporučujeme text alespoň 1.5 mm vysoký.
