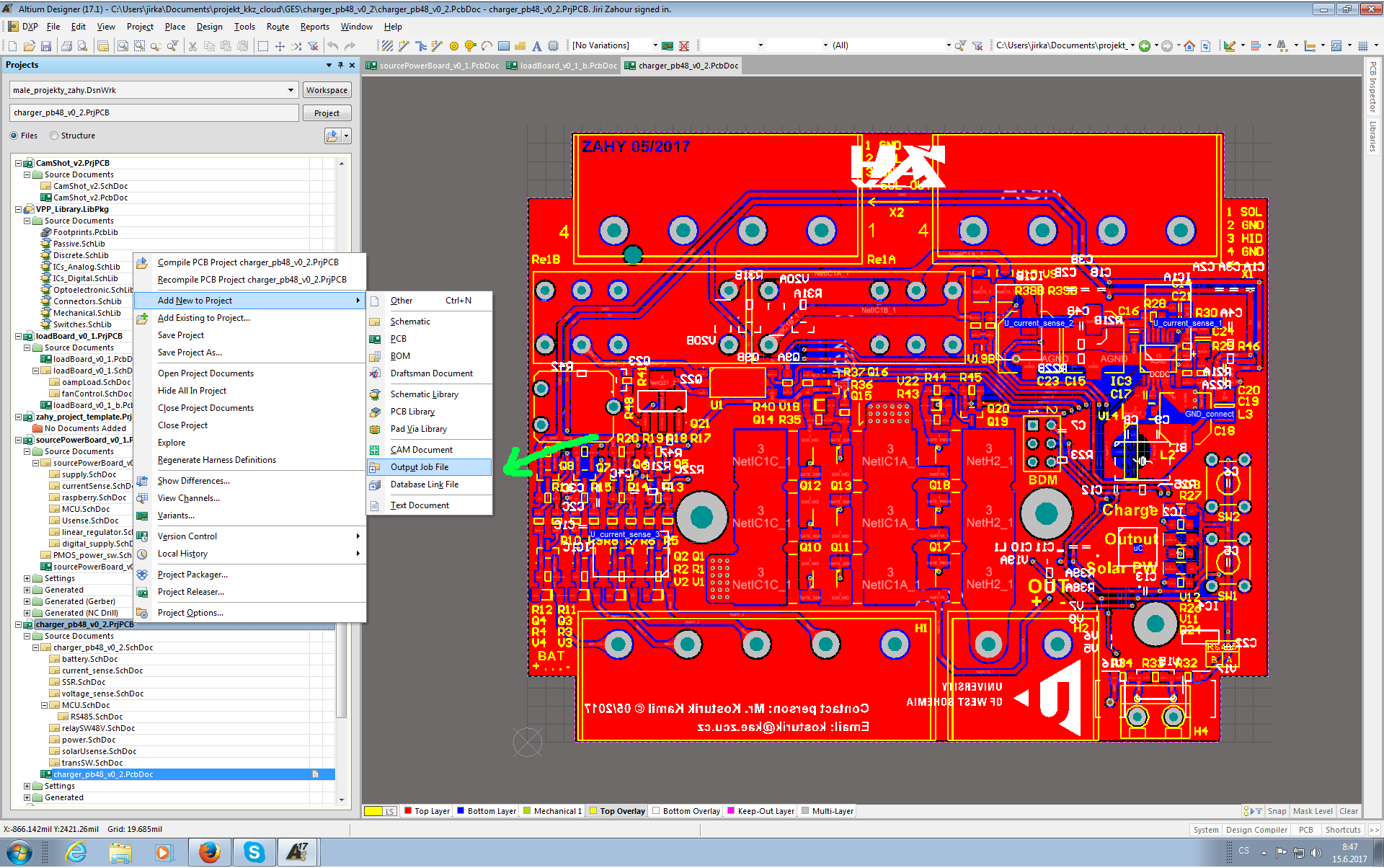

V prvním kroku je potřeba do projektu přidat "output job file", tedy soubor, který obsahuje nastavení pro generování výstupních dat. Kromě gerberů zde lze generovat například dokumentaci v PDF, seznam součástek, atd. Klikneme pravým tlačítkem myši na soubor projektu přidáme zmíněný "JOB file" dle obrázku.

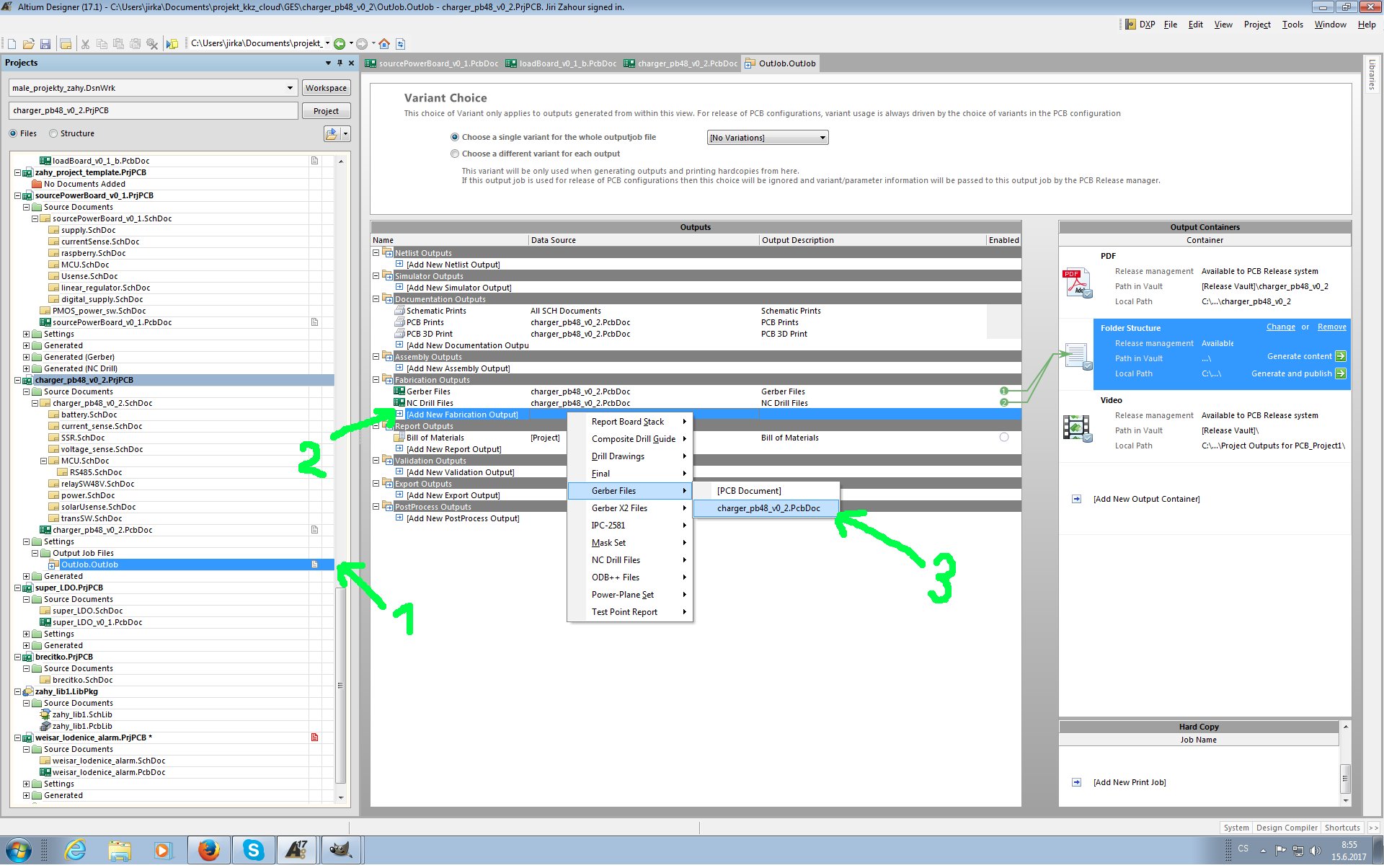

Nyní máme v projektu přidaný zmíněný "JOB file". Dále je potřeba přidat nastavení pro výstupní gerbery. Dle obrázku klikneme na "add fabrication outputs" a vybereme "gerber files" a soubor s požadovaným PCB.

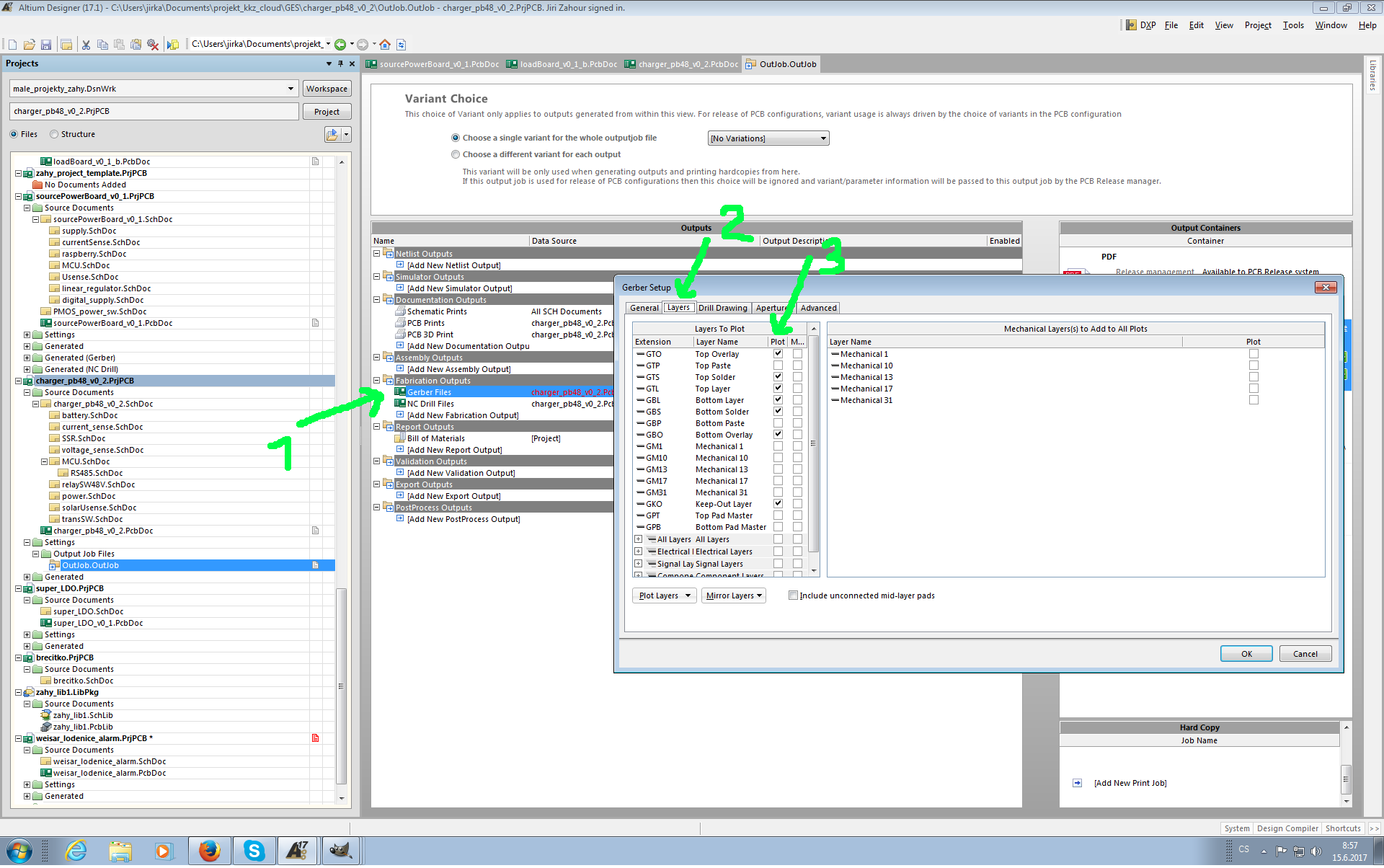

Nastavení samotných gerberů rozbalím dvojklikem na položku "gerber files". Zobrazí se dialogové okno s nastavením, nejdůležitější je záložka "layers" kde lze zaškrtat požadované vrstvy (pro frézování většinou Top layer, Bottom layer a Keepout layer)

Dále je třeba přidat nastavení pro generování děr na vrtání. Postupujeme podobně jako v případě gerberů. "Add fabrication outputs" a "NC drill files". Viz. obrázek.

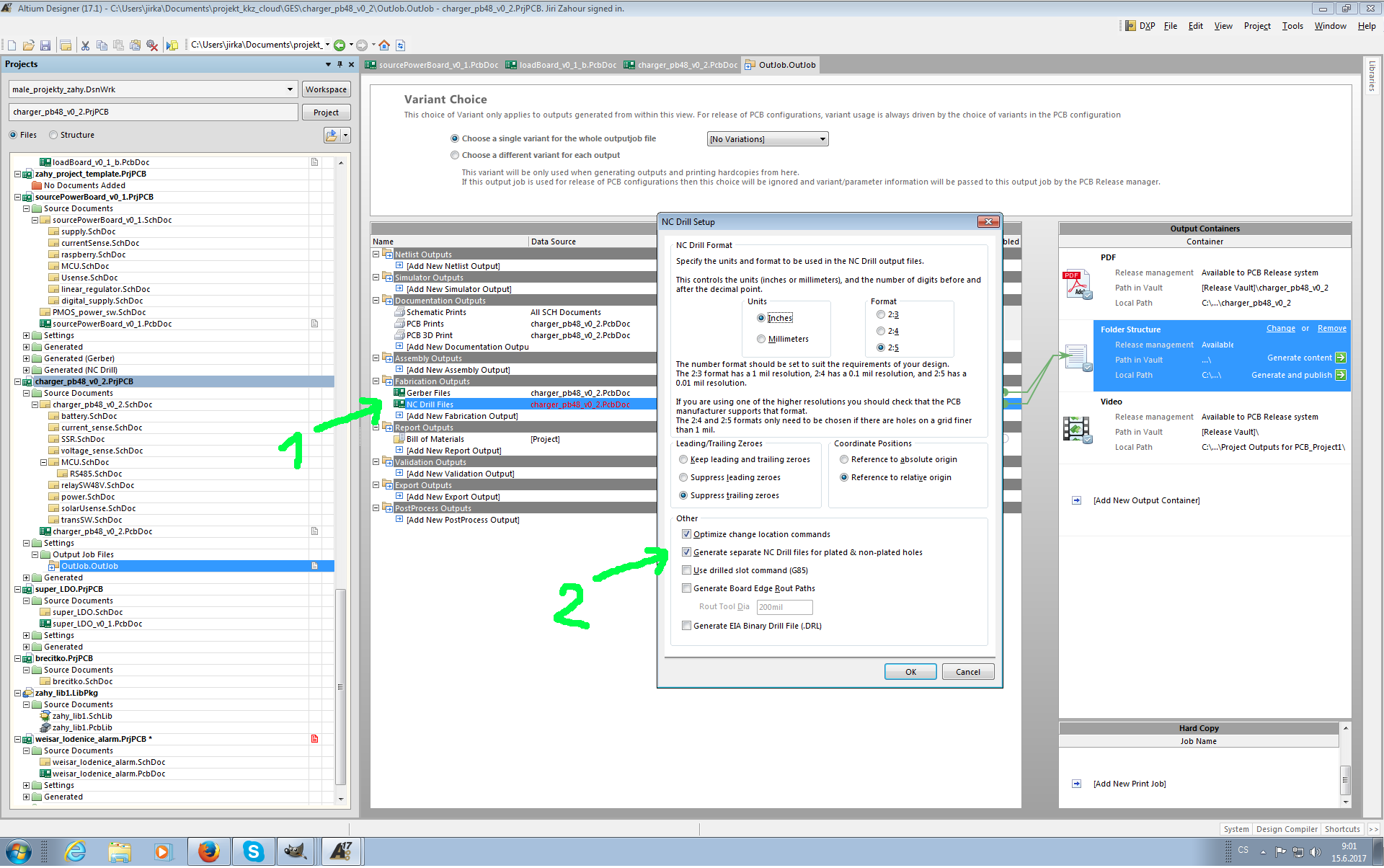

Nastavení vrtání opět rozbalíme dvojklikem. Zde je zajímavá položka "generate separated files for plated and non-plated holes". Tedy zda chci mít oddělené soubory pro prokovené a neprokovené díry. Fréza dělá z principu jen neprokovené díry. Pokud desku chcete objednávat např. z Pragoboard, je potřeba generovat soubory odděleně.

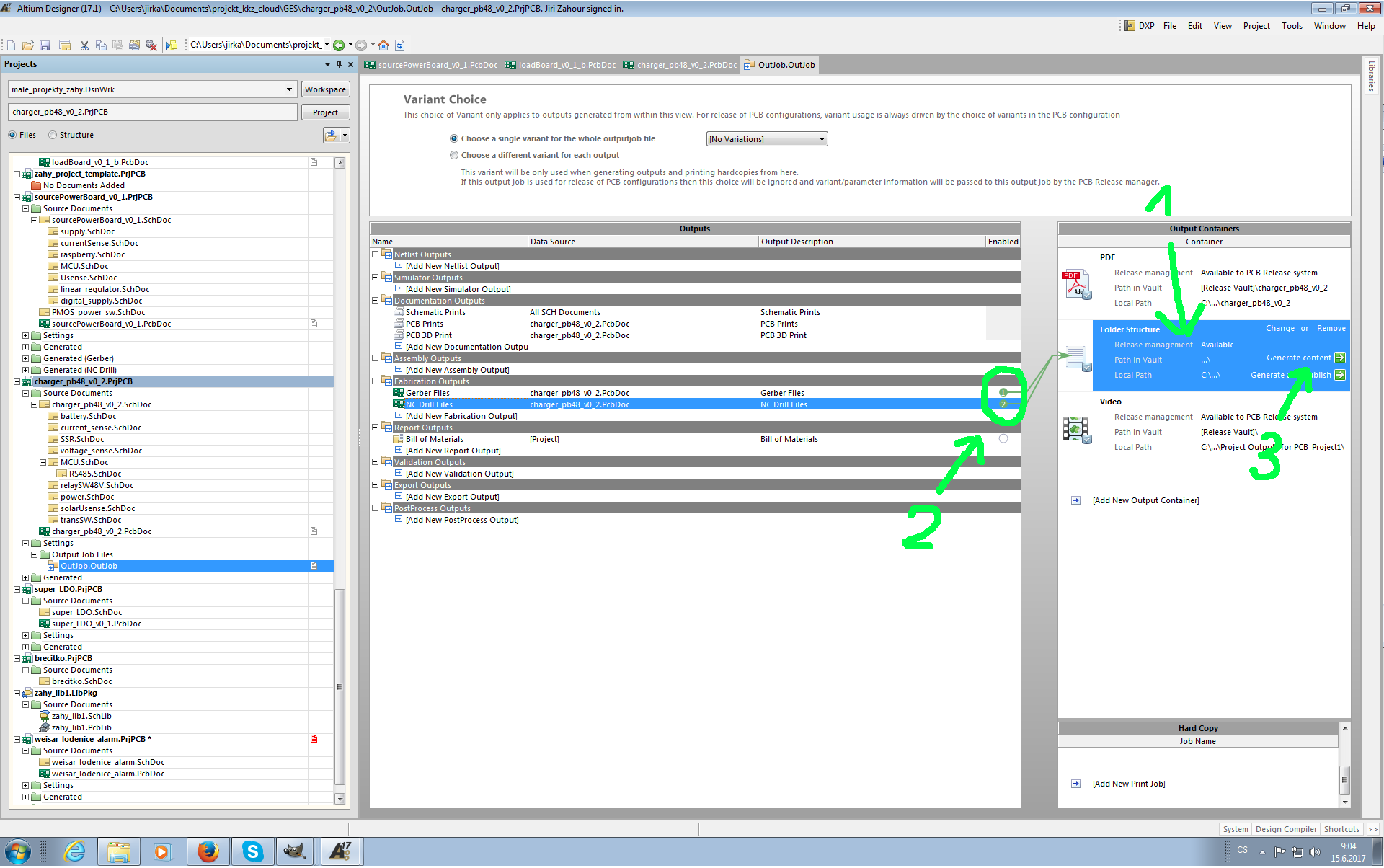

V posledním kroku je potřeba vygenerovat výstupní soubory. Nejprve klikneme na kontejner "folder structure" dle obrázku, čímž ho označíme. Poté je potřeba kliknout na "puntíky" vedle položek s nastavením pro jednotlivé soubory a tím je spojit s výstupním kontejnerem. V posledním kroku klikneme na "generate content". Soubory se často vygenerují až na druhý pokus! Tedy je nutné nechat proběhnout první průchod a poté toto tlačítko stisknout znovu.
